En conception mécanique, le terme « orientation » désigne généralement si un système est horizontal ou vertical. Cependant, un détail plus subtil passe souvent inaperçu : l’ orientation de l'écrou à billes lui-même par rapport à la direction de la charge.

Pour Vis à billes TOCO, notamment dans les applications verticales ou à charge élevée, l'extrémité de l'écrou qui « fait face » à la charge peut avoir un impact significatif sur la répartition des contraintes et sur la durée de vie finale de l'assemblage.

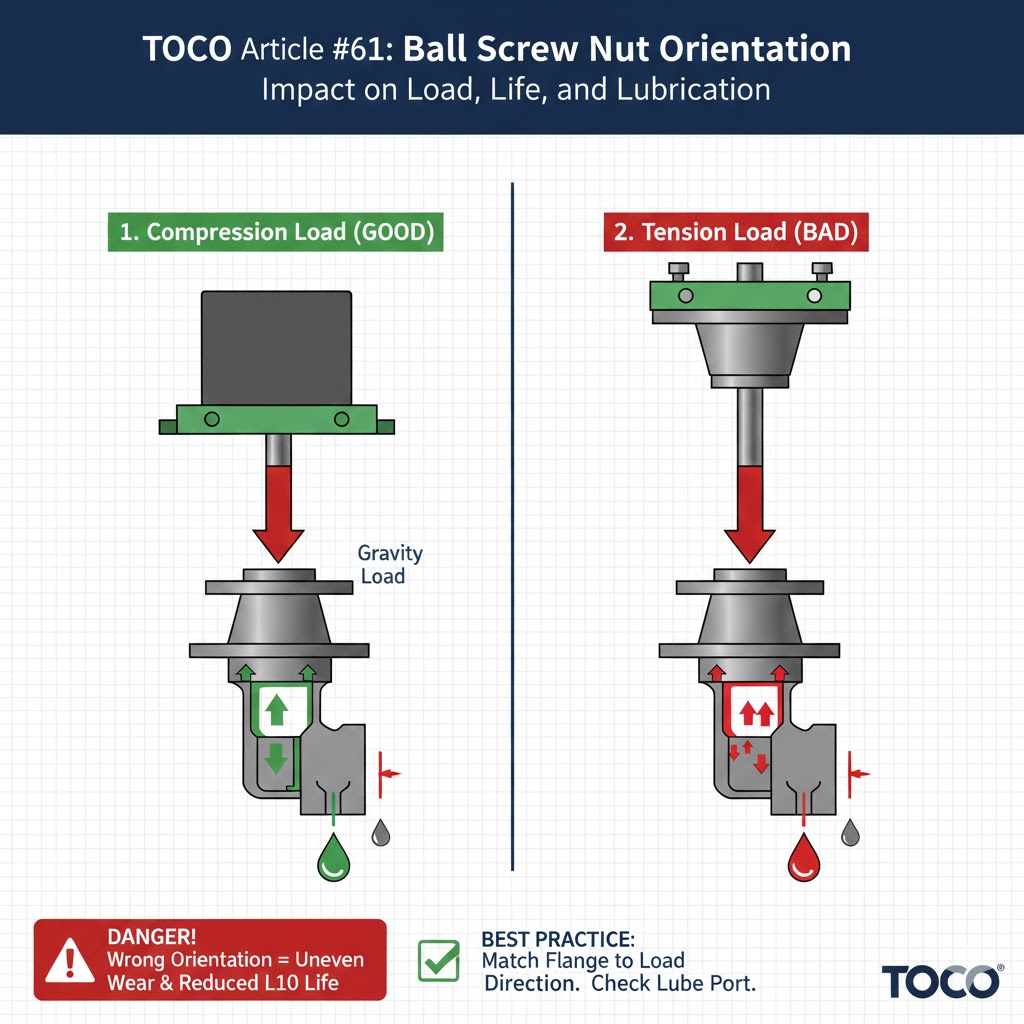

La géométrie des forces

Un écrou à billes contient plusieurs circuits de billes en recirculation. Bien que l'on considère l'écrou comme un point d'application unique de la force, la charge est en réalité répartie sur ces circuits.

• Charge de compression : Lorsque la charge « pousse » l’écrou vers le palier fixe.

• Charge de tension : Lorsque la charge « tire » l’écrou loin du palier fixe.

Dans une application verticale (comme un axe Z sur une machine CNC), l'écrou est constamment soumis à une « charge de gravité ». Si l'écrou est orienté de sorte que la bride soit en bas et supporte une plaque lourde, les billes internes sont chargées différemment que si la bride est en haut et « suspend » la charge.

Lubrification et gravité

L'orientation détermine également le comportement de votre lubrifiant. Si un Écrou à billes TOCO est monté verticalement :

1. Vidange d'huile : La gravité attirera le lubrifiant vers le joint inférieur.

2. Sens d'orientation de l'écrou : Si l'orifice de lubrification se trouve en haut de l'écrou, l'huile circule dans tous les circuits. S'il se trouve en bas, les circuits supérieurs risquent de se dessécher, ce qui peut entraîner une surchauffe localisée et une corrosion par piqûres des pistes.

Pourquoi le sens d'écrou est important pour les calculs vitaux

Lors du calcul de la L10 VieNous supposons une répartition uniforme de la charge. Cependant, si un écrou est orienté de telle sorte que le premier circuit supporte 60 % de la charge en raison d'un léger défaut d'alignement ou de moments de force induits par l'orientation, ce circuit cédera bien avant les autres. C'est pourquoi TOCO recommande de veiller à ce que l'écrou soit orienté de manière à ce que le chemin de charge soit aussi direct et axial que possible.

Les meilleures pratiques:

• Toujours respecter l'orientation de la bride dans le sens principal de la force afin de garantir que les boulons de fixation soient en compression plutôt qu'en tension.

• Vérifiez la position de l'orifice de lubrification : Veillez à ce qu'il soit positionné de manière à ce que la gravité facilite, et non entrave, la répartition de la graisse.

• Sécurité verticale : En orientation verticale, orientez toujours l'écrou de manière à ce qu'un « frein » de sécurité ou un contrepoids puisse être facilement intégré.

Conclusion

L'orientation de votre écrou à billes n'est pas seulement une question de facilité de montage, c'est une question de physique.

En optimisant l'orientation de votre Écrou à billes TOCOVous vous assurez ainsi que les contraintes internes sont équilibrées, que la lubrification est efficace et que votre machine reste en parfait état de fonctionnement.
