Introduction : Maîtriser le mouvement linéaire à grande échelle

Pour les applications nécessitant de grandes distances de déplacement, des charges importantes et des mouvements multi-axes synchronisés — telles que les grandes machines CNC, les systèmes de stockage et de récupération automatisés (ASRS) ou les systèmes de portiques robotisés — l'intégration de guidages linéaires robustes avec une haute précision Systèmes à crémaillère et pignon est crucial.

L'expertise de TOCO dans ce que nous appelons la « matrice de portique » garantit des solutions de mouvement évolutives, fiables et performantes qui surmontent les limitations des entraînements traditionnels par courroie ou vis pour les longues courses.

1. La matrice de portique : commande multi-axes synchronisée

Le terme « matrice de portique » désigne l’approche holistique de TOCO en matière de conception et d’intégration de systèmes de portique multi-axes.

• Guides linéaires à haute rigidité : Élément fondamental de tout portique stable, nos guides linéaires offrent la rigidité nécessaire pour éviter toute déformation sous charges dynamiques, assurant ainsi une précision de positionnement sur de grandes portées.

• Intégration précise du système crémaillère-pignon : Contrairement aux systèmes classiques, TOCO optimise l'engrènement du système pignon-crémaillère avec le guidage linéaire afin de minimiser le jeu et de maximiser la synchronisation des mouvements. Ceci est essentiel pour garantir le parallélisme des systèmes à portique à deux axes.

• Évolutivité: Des robots de prélèvement et de placement compacts aux portiques de manutention de grande envergure, nos systèmes sont conçus pour une évolutivité sans faille, offrant des performances constantes quelle que soit la distance parcourue.

2. Avantages des systèmes à crémaillère TOCO

Les systèmes à crémaillère sont choisis pour les applications à longue course où la vitesse, la capacité de charge élevée et la précision constante sont primordiales.

• Durée de voyage illimitée : Contrairement aux vis à billes, limitées par une vitesse critique et une déflexion sur de longues distances, les systèmes à crémaillère offrent une course pratiquement illimitée grâce à l'extension de segments de crémaillère modulaires.

• Vitesse et accélération élevées : Elles permettent des vitesses et des accélérations nettement supérieures à celles des transmissions par courroie, réduisant ainsi les temps de cycle dans les processus industriels exigeants.

• Capacité de charge robuste : Conçus pour supporter des charges dynamiques et statiques importantes, ils sont idéaux pour les applications de portiques à usage intensif.

• Fabrication de précision : Nos crémaillères et pignons sont rectifiés avec une grande précision, garantissant un fonctionnement fluide et silencieux ainsi qu'une durée de vie prolongée.

3. Intégration optimisée pour des performances sans faille

Le véritable avantage de la matrice de portique de TOCO réside dans l'intégration parfaite de tous ses composants.

• Répartition de la charge: Le choix et le positionnement précis des guides linéaires assurent une répartition optimale de la charge, prévenant ainsi l'usure prématurée et prolongeant la durée de vie du système.

• Amortissement des vibrations : Le choix des matériaux et la conception structurelle travaillent de concert pour minimiser les vibrations, ce qui est crucial pour les procédés de précision comme la découpe laser ou la fabrication additive.

• Résilience environnementale : Des composants sont disponibles avec des revêtements spécialisés. (comme indiqué dans l'article n° 42) Pour résister aux environnements industriels difficiles, garantissant des performances constantes même dans des conditions exigeantes.

4. Applications dans tous les secteurs

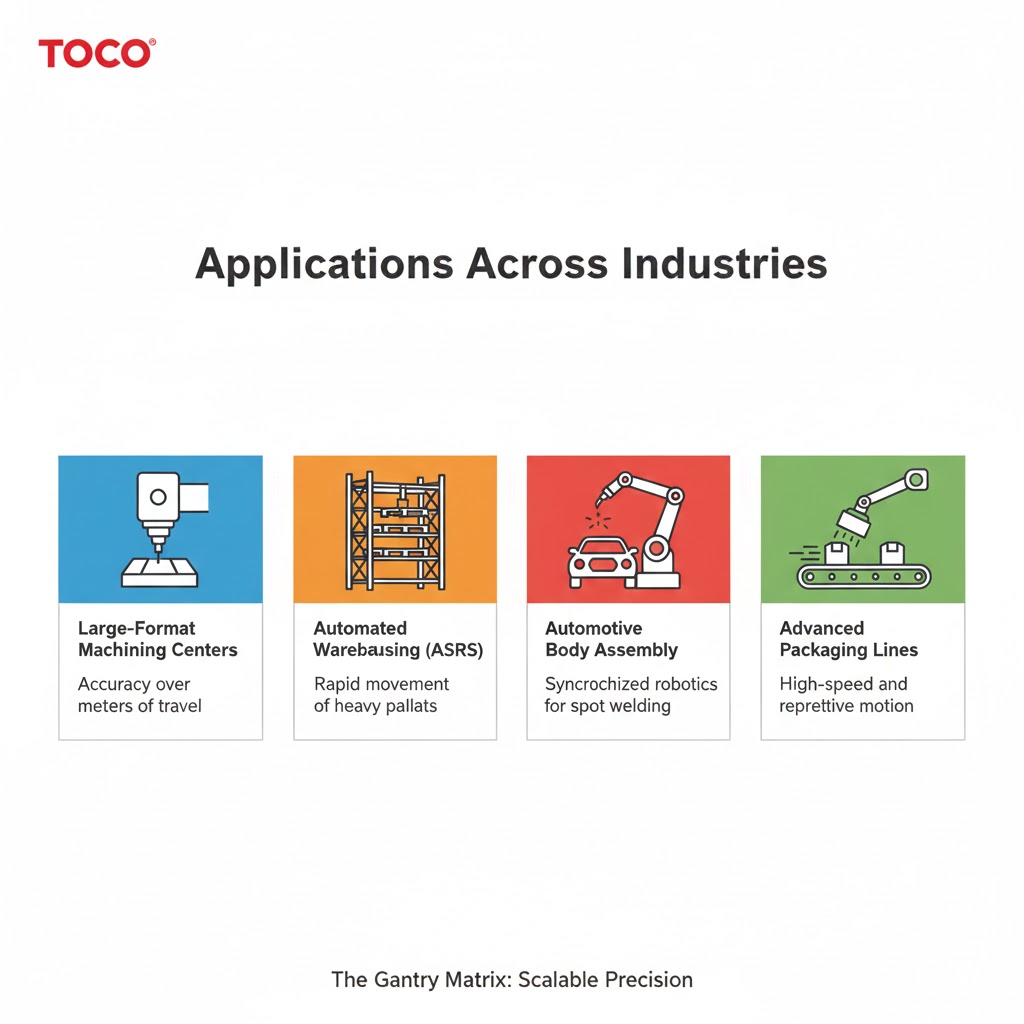

La matrice du portique est essentielle pour :

• Centres d'usinage grand format : Garantir la précision sur des distances de déplacement de plusieurs mètres.

• Entrepôt automatisé (ASRS) : Déplacement rapide et précis des palettes lourdes.

• Assemblage de carrosserie automobile : Robotique synchronisée pour le soudage par points et la manutention des matériaux.

• Lignes d'emballage avancées : Mouvements rapides et répétitifs pour plus d'efficacité.
