Introduction : Le « labyrinthe interne » d'une écrou à bille

Cela arrive même aux meilleurs : un joint lâche, un tube de retour se fissure ou il faut passer à un écrou précontraint. La question est : peut-on simplement remplacer l’écrou ou faut-il changer tout l’ensemble ?

Remplacer un écrou de vis à billes est possible, mais c'est une opération délicate. Un seul faux mouvement et des dizaines de billes d'acier de précision se disperseront sur votre sol, transformant une simple tâche d'entretien en un véritable cauchemar mécanique.

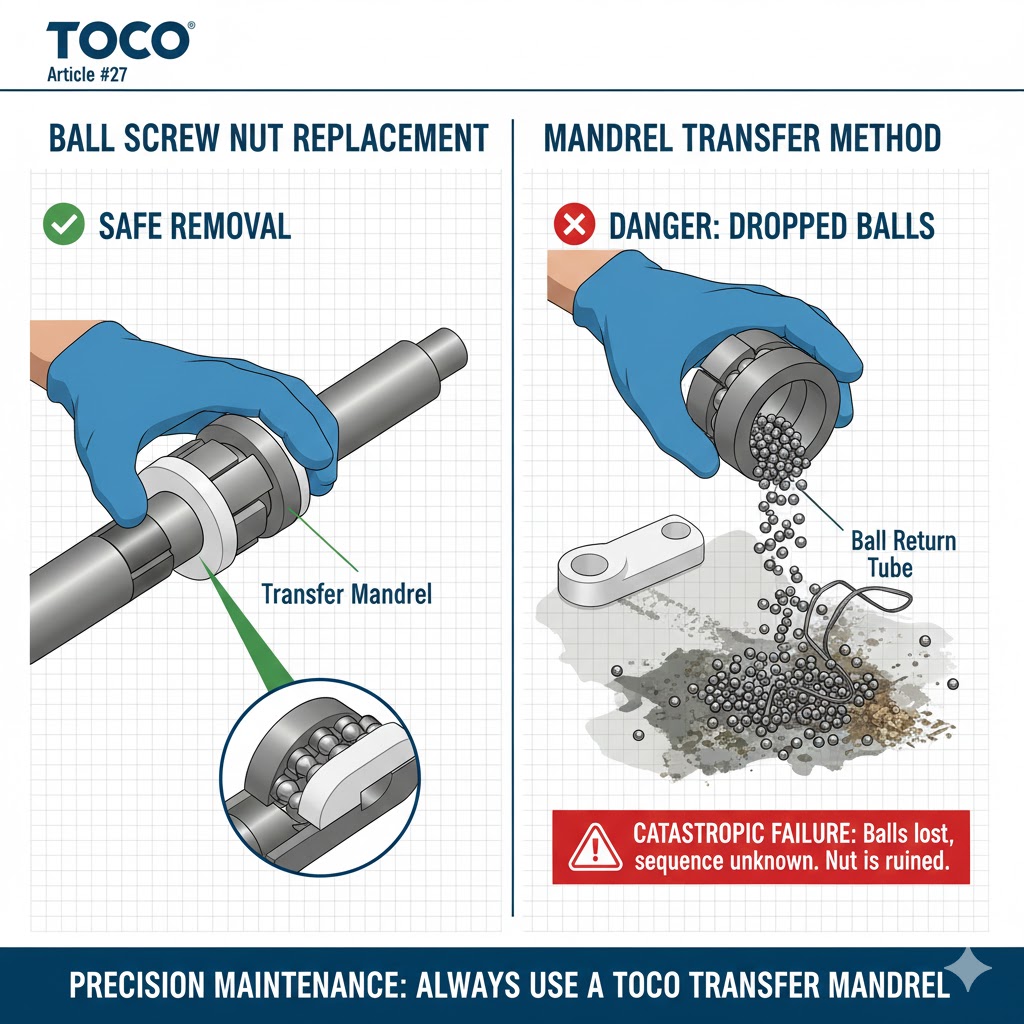

1. L'outil indispensable : le mandrin de transfert

Vous devez jamais tenter de retirer ou d'installer un écrou à billes sans mandrin de transfert (un manchon creux en plastique ou en carton).

• La fonction: Le mandrin remplace la tige filetée. Lorsque vous dévissez l'écrou de la tige, celui-ci glisse sur le mandrin, qui maintient les billes internes bloquées dans leurs rainures.

• La coupe : Le mandrin doit avoir un diamètre extérieur (DE) légèrement inférieur au diamètre de la base de la vis pour assurer une transition sans irrégularité.

2. Étape par étape : Comment changer un écrou en toute sécurité

1. Nettoyer l'arbre : Utilisez du white spirit pour éliminer toute trace de graisse et de résidus des filetages. Même un minuscule grain de sable peut bloquer les billes lors du transfert.

2. Aligner le mandrin : Placez le mandrin de transfert contre l'extrémité de la tige filetée. Assurez-vous qu'il n'y ait aucun espace entre eux.

3. La rotation lente : Faites pivoter lentement l'écrou de la vis sur le mandrin. Ne le forcez pas. Si le mécanisme se bloque, reculez et vérifiez la présence de bavures sur l'arbre.

4. Fixer l'écrou : Une fois sur le mandrin, scotchez les extrémités pour que l'écrou ne puisse pas glisser pendant la manipulation.

5. Inverser le sens d'installation : Alignez le mandrin avec la vis neuve (ou nettoyée) et remettez l'écrou en place sur le filetage.

3. Le désastre de la « balle lâchée » : que faire ?

Si les balles tombent, Arrêtez immédiatement. * Ne devinez pas : Les vis à billes utilisent souvent des « billes d'espacement » (billes légèrement plus petites placées entre les billes porteuses). Si vous les remettez dans le mauvais ordre, l'écrou risque de se gripper ou le frottement sera irrégulier.

• Recommandation TOCO : Si un écrou « explose », il est préférable de le renvoyer à un centre de réparation agréé. Remonter un écrou sans respecter la séquence appropriée et sans se conformer aux normes d'hygiène strictes entraîne souvent une défaillance prématurée.

4. Quand faut-il remplacer l'ensemble complet ?

Parfois, un écrou neuf ne résoudra pas le problème.

• Usure de la tige : Si la tige de la vis elle-même est piquée ou usée, un écrou neuf cédera en quelques semaines.

• Correspondance de précision : Pour les nuances de haute précision (C5 et supérieures), TOCO rectifie l'écrou et la vis en tant qu'ensemble apparié. Le remplacement d'un seul composant peut entraîner une perte de précision.

5. Astuce de pro : L’astuce du « collier de serrage »

Si vous ne disposez pas d'un mandrin professionnel, un collier de serrage robuste ou un morceau de tuyau en PVC de diamètre correspondant peuvent faire l'affaire en cas d'urgence, mais un mandrin TOCO usiné avec précision reste toujours le choix le plus sûr.
