Introduction : Écoutez votre machine

Une vis à billes tombe rarement en panne sans prévenir. Avant une panne totale, le système « communique » avec l'opérateur par de subtiles variations de bruit, de température et de précision. Si vous parvenez à identifier ces symptômes précocement, vous pouvez planifier la maintenance pendant les périodes d'arrêt programmées plutôt que de devoir réagir à une urgence en pleine nuit.

Voici les quatre signes avant-coureurs critiques d'usure des vis à billes.

1. Avertissement sonore : cliquetis, grincements ou bourdonnements

Le bruit est généralement le premier signe d'une défaillance du système de recirculation interne des billes.

• Le bruit de « clic » : Cela indique généralement une bille endommagée ou un tube de retour fissuré. Si une seule bille est ébréchée, elle émet un « clic » rythmé à chaque passage dans le circuit de retour.

• Le bruit de « grincement » : Ceci indique un contact métal sur métal dû à un manque de lubrification. Cela signifie que le film d'huile est rompu et que les billes frottent contre la piste de roulement.

• Gémissement aigu : Cela indique souvent que la précharge est trop élevée ou que la vis à billes est mal alignée (comme expliqué dans Article n ° 19).

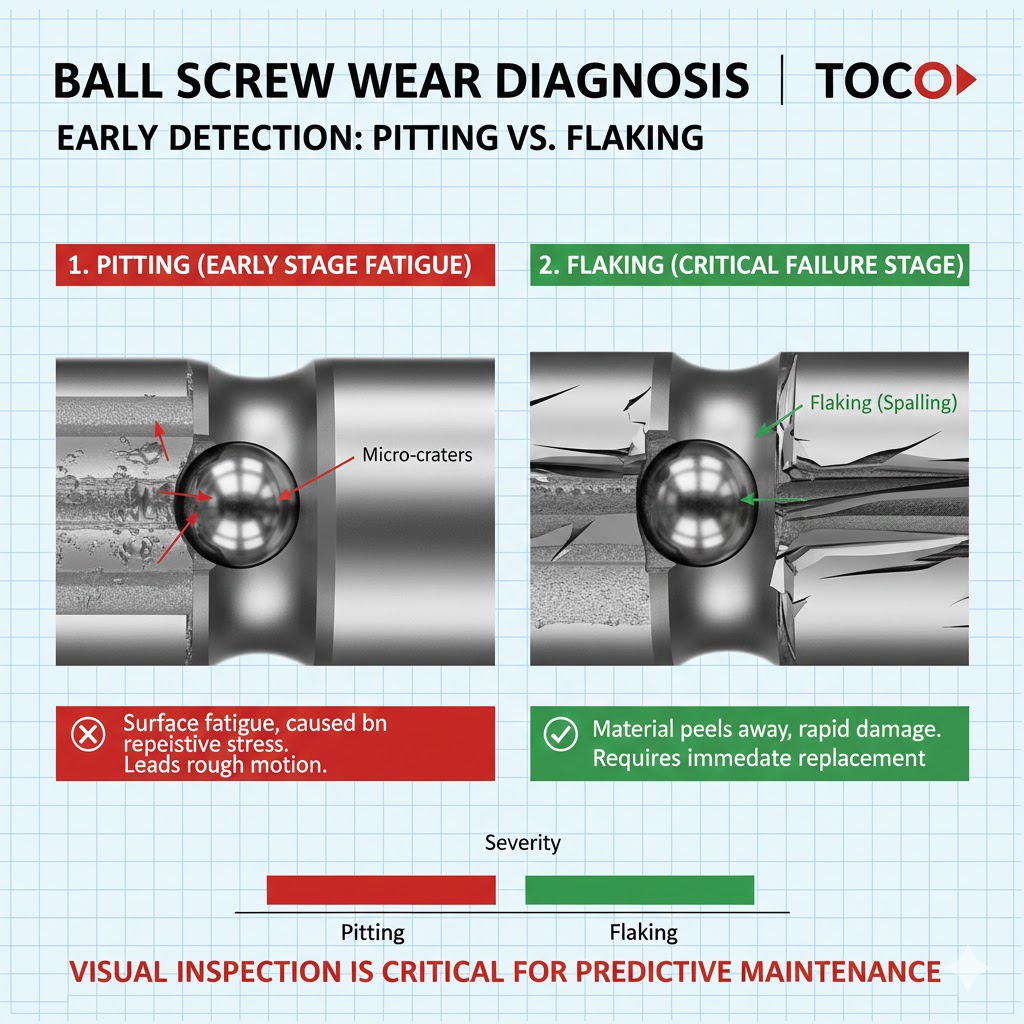

2. Avertissement visuel : piqûres, écaillage et décoloration

Lors de votre inspection mensuelle, examinez attentivement les « vallées » (les chemins de roulement) de la tige de la vis.

• Piqûres : De petits cratères microscopiques à la surface. C'est un signe de FatigueCela signifie que le métal arrive en fin de vie.

• Écaillage (éclatement) : Lorsque la surface de l'acier commence à se détacher en fines lamelles, il faut immédiatement remplacer la vis, car cela détruira rapidement l'écrou.

• Décoloration (brun ou bleu) : Si l'acier semble « brûlé », le système surchauffe. Ceci est généralement dû à un frottement excessif ou à un manque de lubrification.

3. Avertissement concernant la précision : Augmentation du jeu

Le jeu est le « jeu » ou le « mouvement perdu » lorsque la vis inverse sa direction.

• Le symptôme : Votre machine CNC ne respecte plus ses tolérances. Vous demandez au moteur de se déplacer de 10.000 mm, mais il ne se déplace que de 9.985 mm.

• La cause: À mesure que les billes et les chemins de roulement s'usent, l'espace entre eux augmente. Si votre vis TOCO était initialement conçue sans jeu et présente désormais un jeu visible, la précharge interne a disparu.

4. Avertissement relatif aux sensations : Couple irrégulier

Si vous débranchez le moteur et tournez la vis à la main, le mouvement devrait être d'une douceur exceptionnelle.

• Points difficiles : Si vous sentez des « encoches » ou des « blocages » à des points précis du parcours, il y a probablement des débris coincés à l'intérieur de l'écrou ou un « point plat » sur la bille.

• Résistance accrue : Si la vis est plus difficile à tourner que le mois dernier, la graisse a peut-être durci (gélifié) ou les joints peuvent frotter en raison d'une contamination.

Tableau récapitulatif des diagnostics
