Précharge vs. Friction : Trouver l'équilibre pour le mouvement à grande vitesse

Introduction : Le tir à la corde mécanique

Dans la conception des systèmes de mouvement linéaire, il existe un compromis constant entre rigidité et fluidité. Cette tension est définie par pré-charge.

Bien que l'augmentation de la précharge permette de Étage mono TOCO or Guide linéaire Plus rigide et plus précis, il introduit également des frottements internes.

Pour les applications à haute vitesse, un mauvais équilibre peut entraîner une surchauffe et une défaillance prématurée.

1. Qu'est-ce que le préchargement ?

La précharge est le processus qui consiste à utiliser des éléments roulants surdimensionnés (roulements à billes) pour éliminer le jeu interne entre le bloc et le rail.

  • Préchargement nul : Fluidité maximale, mais le chariot peut « osciller » sous la charge.

  • Précharge lourde : Rigidité maximale et vibrations nulles, mais nécessite un couple plus important pour se déplacer.

2. Le coût caché d'une friction élevée

Le frottement n'est pas seulement une résistance au mouvement ; il est un générateur de chaleur.

  • Dilatation thermique: L'augmentation du frottement entraîne une hausse de la température de la vis à billes et des rails. Cette hausse provoque la dilatation de l'acier, ce qui peut modifier la précision de positionnement de plusieurs microns.

  • Stress moteur : Un frottement plus important oblige votre moteur à travailler davantage même lorsqu'il ne déplace aucune charge utile, ce qui augmente la consommation d'énergie et réduit la durée de vie du variateur.

3. Choisir le préchargement adapté à votre application

Chez TOCO, nous catégorisons le préchargement en trois niveaux courants pour vous aider à optimiser votre système :

Niveau de préchargeCaractéristiqueMeilleur cas d'utilisation
Lumière (ZF/Z0)Faible friction, haute vitessePrise et dépose rapides, charges utiles légères, axes verticaux.
Moyen (Z1)Rigidité équilibréeFraisage CNC standard, robotique industrielle, tables XY.
Lourd (Z2)Rigidité maximaleDécoupe intensive, environnements à fortes vibrations, rectification de précision.

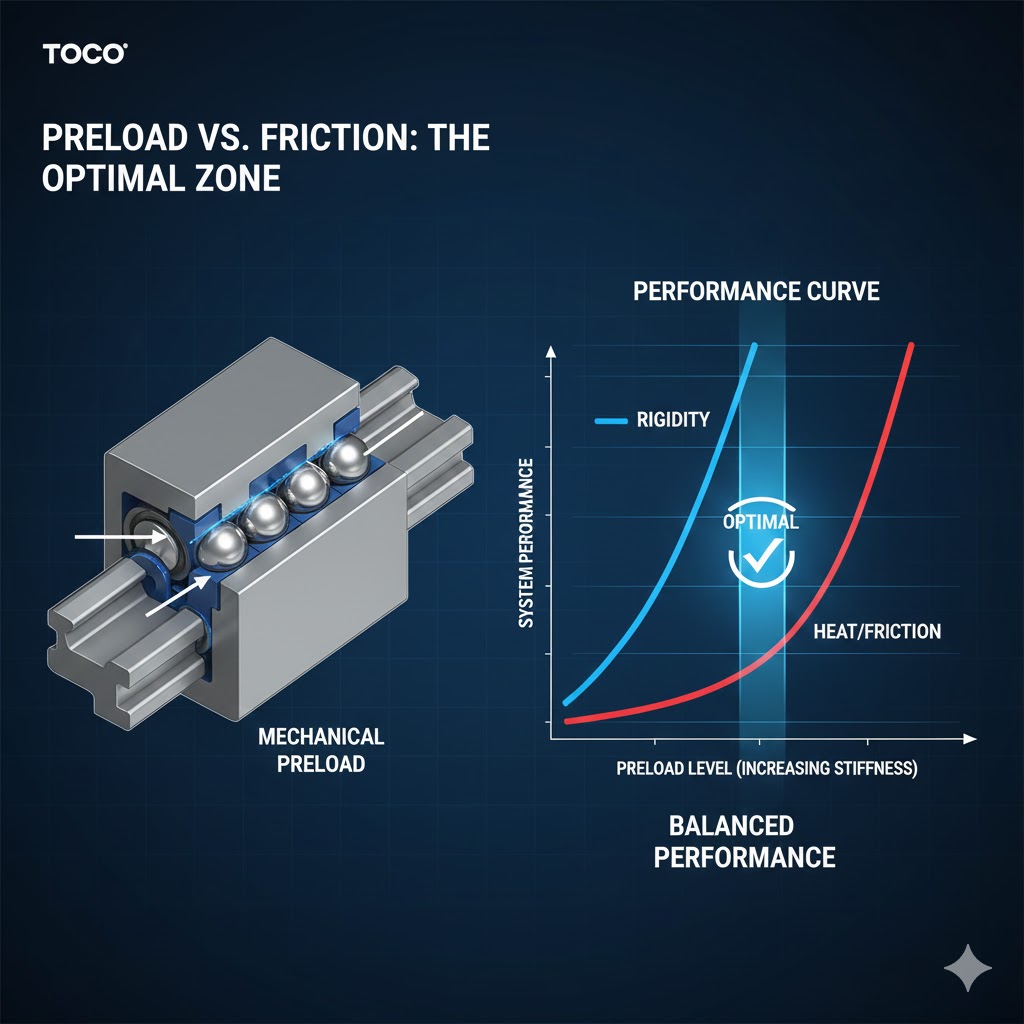

Graphique de précharge par rapport à la friction

4. Conseils d'ingénierie pour réussir à grande vitesse

Si votre application nécessite des vitesses supérieures à 2 m/s, tenez compte des points suivants :

  1. Réduire la précharge : Utilisez une précharge plus légère pour minimiser l'accumulation de chaleur.

  2. Augmenter la lubrification : Utilisez une graisse à faible viscosité conçue pour les déplacements à grande vitesse afin d'évacuer la chaleur des points de contact.

  3. Surveiller la température : Si la surface du rail dépasse 50 ° C En fonctionnement, vos niveaux de friction sont trop élevés pour votre système de refroidissement/lubrification actuel.
